當前位置 : 氣動蝶閥 >> - -ZXP氣動薄膜直通單座調節閥

產品名稱：	ZXP氣動薄膜直通單座調節閥
產品型號：	ZXP

咨詢電話：18817794929
傳真：
點擊看大圖

產品介紹

一、氣動鑄鋼單座調節閥閥門概述

氣動鑄鋼單座調節閥是由氣動薄膜執行機構和鑄鋼單座調節閥閥體組成，氣動薄膜執行機構是單作用多彈簧式，鑄鋼單座閥體是閥體材質鑄鋼（WCB）內件不銹鋼（304不銹鋼）。氣動鑄鋼單座調節閥分為標準型、高溫型、低溫型、波紋管密封型。標準型適合工作溫度(-17～+250℃)，高溫型適合工作溫度(+250～+450℃)，低溫型適合工作溫度(-40～-196℃)，波紋管密封型適合工作溫度(-40～+350℃)，閥體上加上散熱片，適合水蒸氣，導熱油等溫度超過250℃的介質使用。氣動單座調節閥配置HEP定位器或YT-1000L 定位器，可以根據用戶需求，配進口定位器如西門子定位器、山武定位器等。閥門定位器輸入信號為4-20mA，可以選配輸出信號4-20mA。

氣動鑄鋼單座調節閥廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值氣。氣動鑄鋼單座調節閥特別適用于允許泄露量小、閥前后壓差不大及有一定粘度和含少量纖維介質的場合。

二、氣動鑄鋼單座調節閥技術參數

公稱通徑(DN)		20	25	32	40	50	65	80	100
閥座直徑		20	25	32	40	50	65	80	100
額定流量系數(KV)	直線	6.9	11	17.6	27.5	44	69	110	176
額定流量系數(KV)	等百分	6.3	10	16	25	40	63	100	160
允許壓差(MPa)		3.2	3.0	2.0	1.8	1.5	1.4	1.0	0,7
公稱壓力(MPa)		1.6、2.5、4.0、6.4、10.0
額定行程		16			25		40
執行器型號		ZHA/B-22		ZHA/B-23			ZHA/B-34
流量特性		直線性、等百分比
閥蓋形式		標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式		螺栓壓緊式
密封填料		V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式		單座柱塞型閥芯

三、氣動鑄鋼單座調節閥氣動薄膜執行機構配定位器

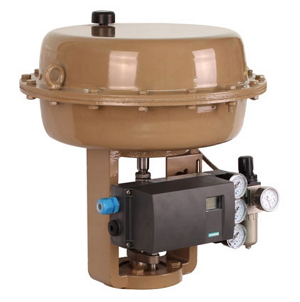

氣動薄膜執行機構 配YT-1000L定位器

四、氣動鑄鋼單座調節閥氣動薄膜執行機構技術參數

配置執行器類別	ZHA/B多彈簧簿膜執行機構
執行器型號	ZHA/B-22	ZHA/B-23	ZHA/B-34	ZHA/B-45	ZHA/B-56
有效面積(cm2)	350	350	560	900	1400
行程	10、16	24	40	40、60	100
彈簧范圍(KPa)	20～100（標準）、20-60、60-100、40-200、80-240
膜片材料	丁腈橡膠夾尼龍布、乙丙橡膠夾尼龍布
供氣壓力	140～400KPa
氣源接口	RC1/4"
環境溫度	-30～+70℃
可配附件	定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
作用形式	氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC)
